ズリ・残土選別機
ツインバイブロスクリーン
VSD型

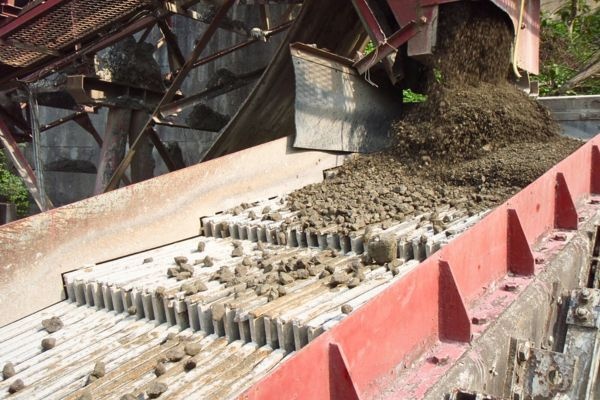

いままでにないツインバイブロ運動（隣接するバーの交互反復運動）をすることにより、泥土の混入した原料でも、スムーズに選別することができます。
従来、製品にならなかったズリや残土からでも、網上は原石として回収し、網下は洗浄・分級等をする事で製品化され、資源の有効利用が出来ます。
特長
- 供給原料は大変大きく、150×200×300㎜の塊径まで投入できます。そのため、グリズリフィーダーやデッキスクリーンのアンダーをそのまま投入可能です。
- スクリーンバーの隙間は、13～15㎜程度まで狭くできます。
型式仕様
| 型式 | スクリーン寸法 (W×L)mm |
機械幅 mm |
機械長さ mm |
機械高さ mm |
電動機 (6P)kW |
|---|---|---|---|---|---|
| VS-D-410 | 1260×3000 | 2050 | 3250 | 1106 | 11.0 |
| VS-D-414 | 1260×4200 | 2050 | 4480 | 1306 | 15.0 |
| VS-D-510 | 1560×3000 | 2350 | 3250 | 1106 | 15.0 |
| VS-D-514 | 1560×4200 | 2350 | 4480 | 1306 | 22.0 |
| VS-D-614 | 1800×4200 | 2590 | 4480 | 1306 | 22.0 |
| VS-D-716 | 2000×4800 | 2790 | 5050 | 1306 | 22.0 |
- 仕様は予告なく変更することがあります。
偏心軸駆動による共振運動
| 据付角度 | 10～20度 |
|---|---|
| 振動数 | 550～650cpm |
| 振幅 | 18～21mm |
| 処理物最大寸法 | 150×200×300mm |
| 選別間隔 | 標準13～20mm |
